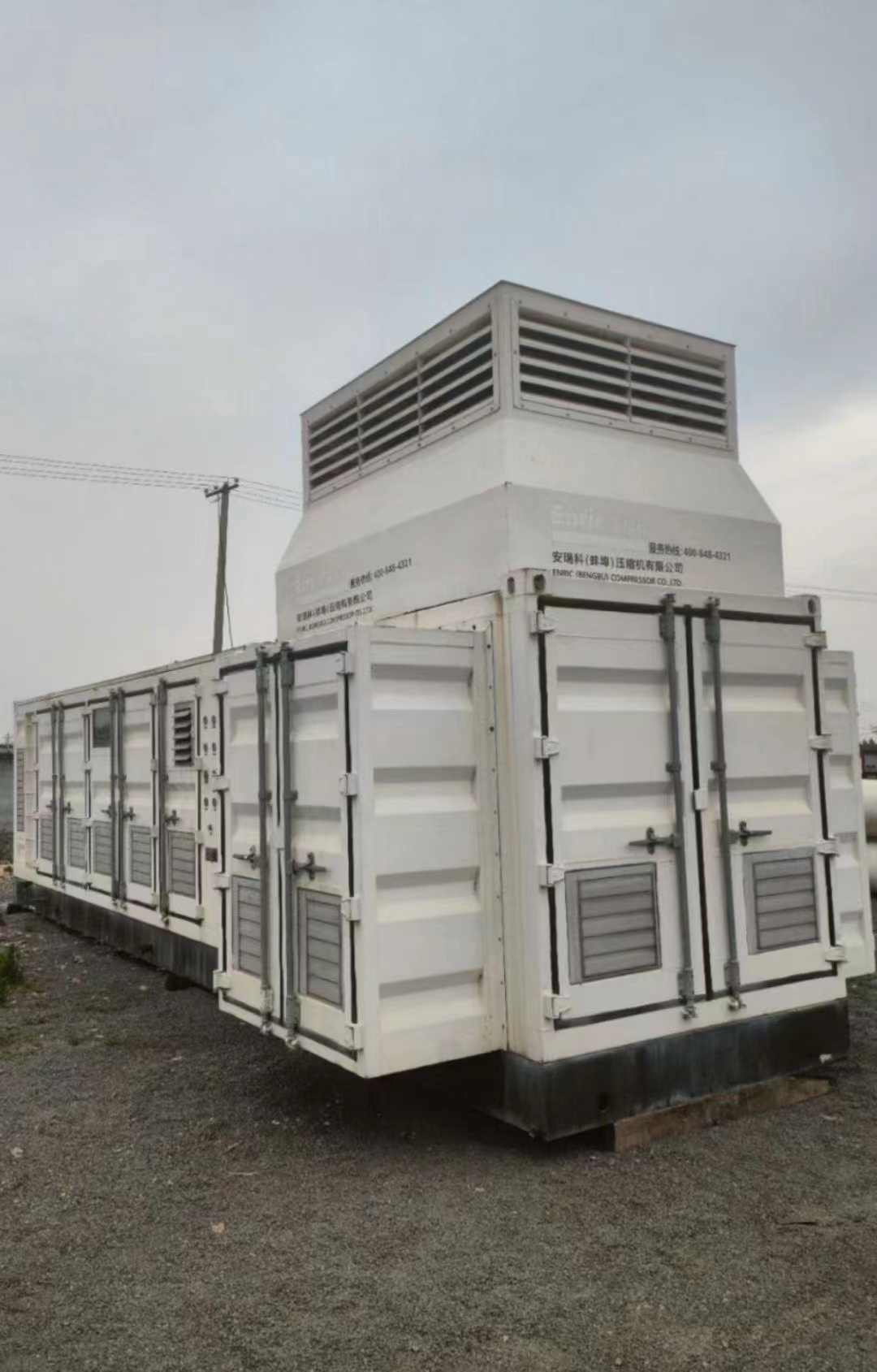

撬裝式井口氣回收處理裝置簡介
本套設備主要用于低效井、試采井以及邊遠井的井口天然氣回收，就地產出成品CNG。
本回收處理裝置由七大系統組 成：
◆進氣分離系統
◆增壓系統
◆干燥系統
◆控制系統
◆充裝計量系統
◆燃料氣供給系統
◆房體系統
為了更好地適應井口氣回收的現場條件，進氣分離系統采用高壓分離器將氣液分離，采用液位控制器自動控制液位； 增壓系統采用液壓活塞式壓縮機，可滿足3-25MPa的進氣壓力范圍，增壓到25MPa，比傳統機械增壓方式更節能，且無 泄漏，故障率低、可靠性高且維修簡單；干燥系統采用A、B塔分子篩不間斷工作的模式，可以干燥與再生同時進行， 最大干燥能力為1800Nm3/h，露點為-55℃；控制系統采用PLC邏輯控制程序控制，對分離、增壓、干燥、計量、儀表風 等各個工藝過程進行控制，實現無人值守、自動開/停機控制；充裝計量系統采用質量流量計，符合國家關于計量方面 的要求，計量范圍：1～4000Nm3/h；機組配有整體防雨房體，所有工藝設備均置于房體內，其具備防雨、防風沙、保 暖等措施。 這七個系統布置在一個橇上，實現可移動功能，現場安裝周期短，且安裝簡單。
